Mini Pi强化学习baseline技术文档

本文档介绍了一个基于 NVIDIA Isaac Gym 的强化学习环境。Pi_rl_baseline 是一个面向高擎机电双足机器人 Mini Pi 的 sim2sim 框架，支持从 Isaac Gym 到 Mujoco 的策略迁移。该框架使用户能够在不同的物理引擎中验证训练得到的策略，从而评估其稳健性与泛化能力。

建议结合高擎开源项目 https://github.com/HighTorque-Robotics/livelybot_pi_rl_baseline 的 README 一同学习，以获得更完整的理解。

以下是高擎机电强化学习入门教学

适合用于向初学者展示如何基于仿真环境训练和迁移策略。

1. 自行安装miniconda或Anaconda

2. 创建一个虚拟环境

conda create -n pi_env python=3.8

3. 查看Nvidia显卡驱动

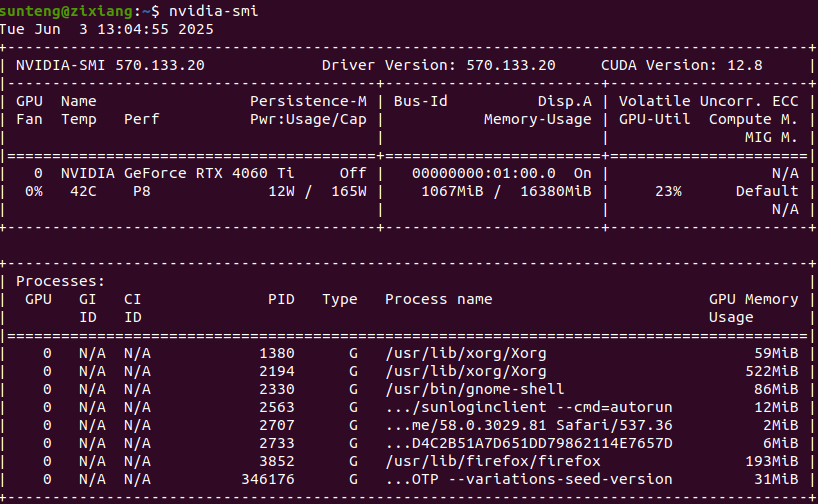

在命令行中使用命令 nvidia-smi以查看驱动的CUDA版本，可以看到CUDA版本为12.8，驱动版本为570

4. 激活创建的conda环境

conda activate pi_env

5. 安装PyTorch

conda install pytorch torchvision torchaudio pytorch-cuda=12.4 -c pytorch -c nvidia

（所选择的 CUDA 版本要小于等于电脑安装的版本，这里选择的是CUDA 12.4）

6. 使用conda安装numpy

conda install numpy=1.23

7. 安装 Isaac Gym

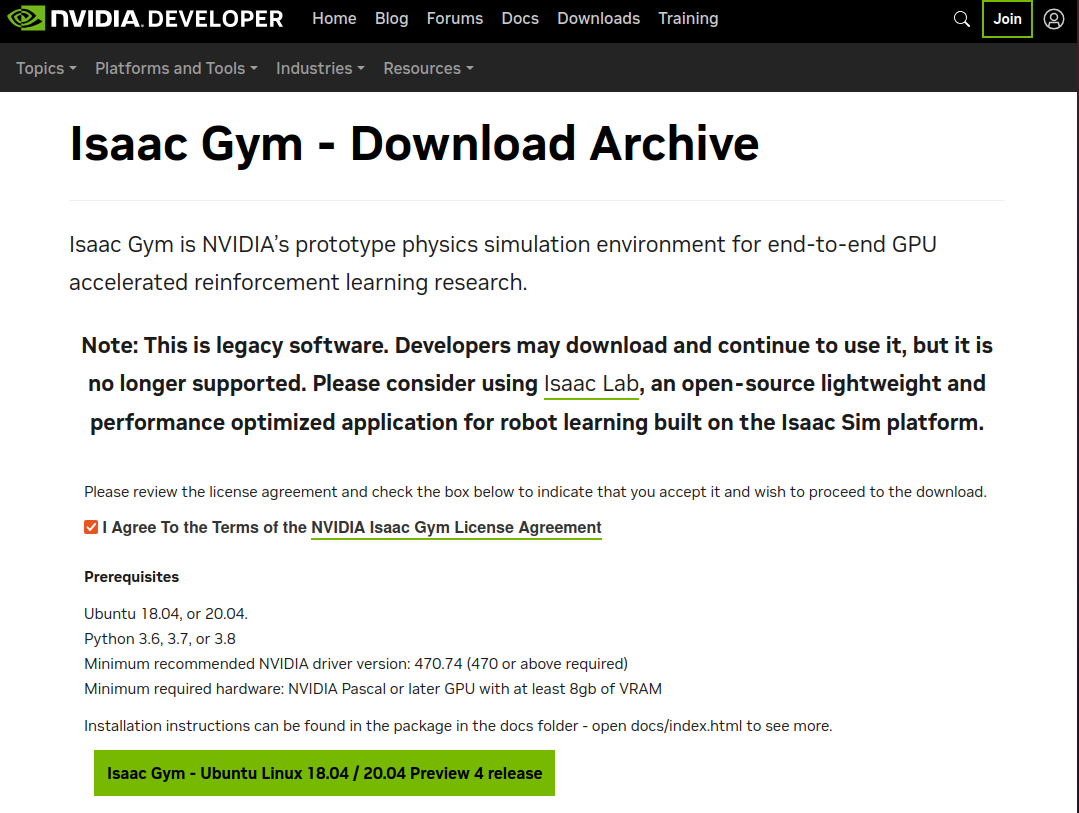

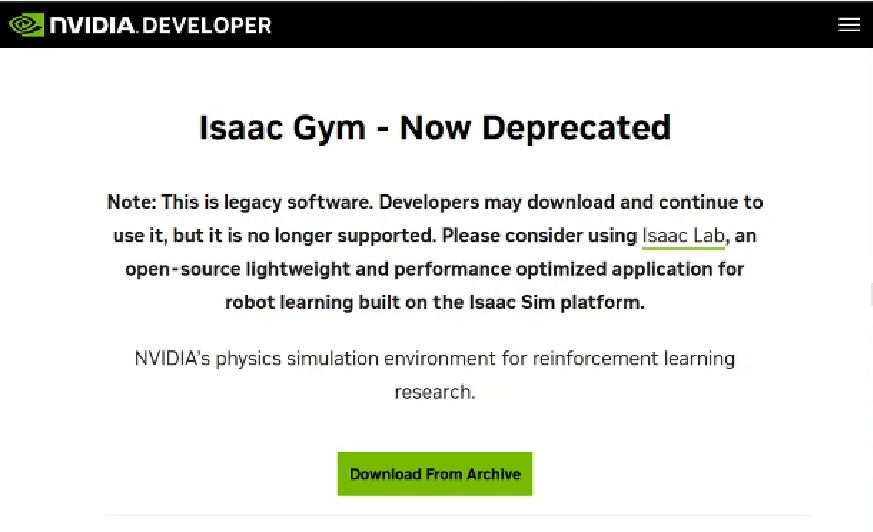

在Nvidia官网下载并安装 Isaac Gym Preview 4（注意：仅支持Ubuntu18.04或20.04）



8. 提取到主目录

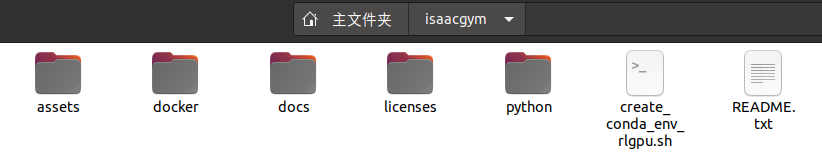

将下载下来的Isaac_Gym_Preview_4_package提取到主目录下，并将子文件夹下的isaacgym包剪切到主目录下；

9. 进入 isaacgym的包中进行安装

• 先输入cd isaacgym/python
• 再输入pip install -e .

10. 测试环境安装是否成功

• 先输入：cd examples
• 然后输入python 1080_balls_of_solitude.py

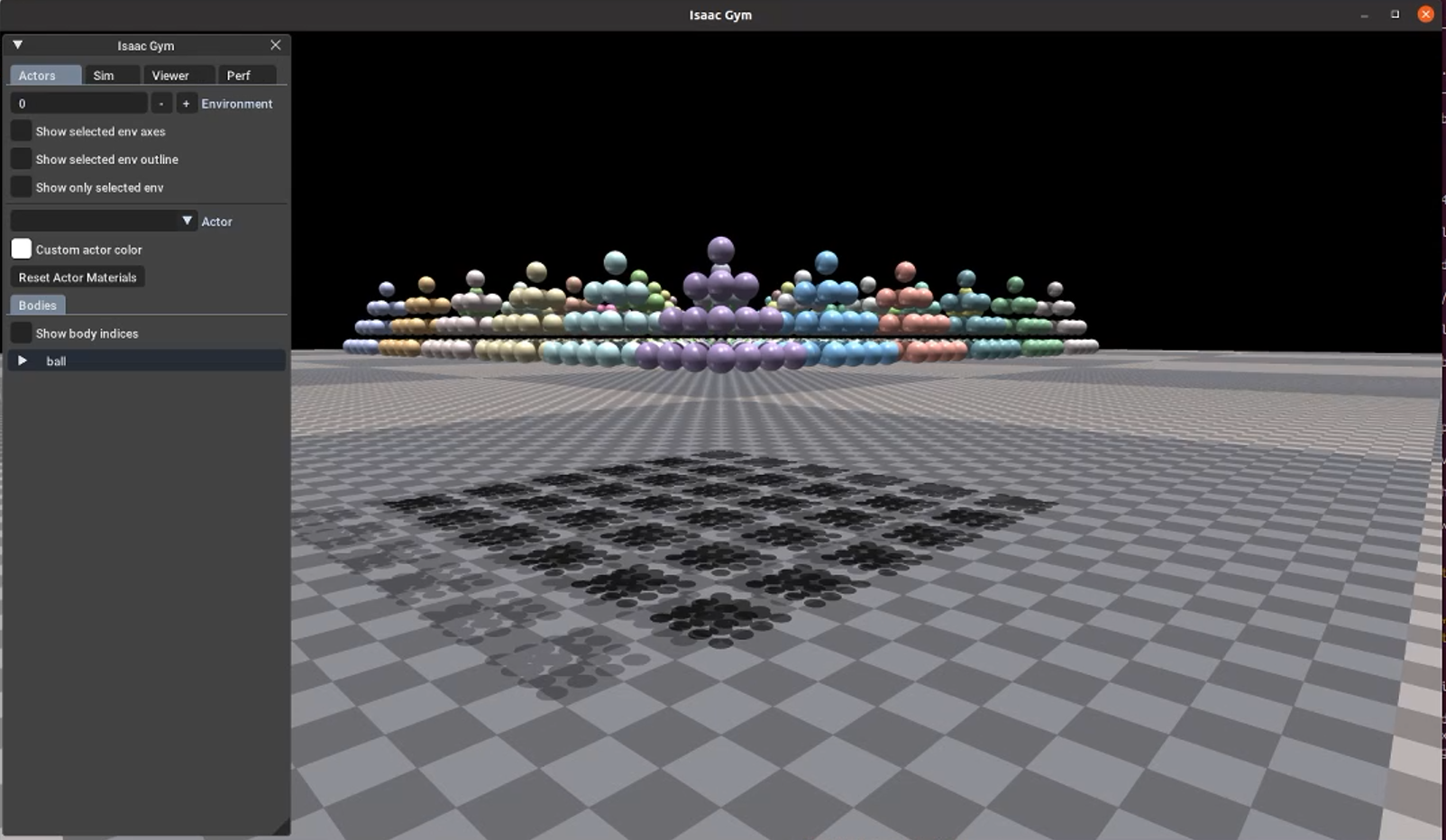

如看到下图所示页面，则说明环境安装成功。

11. 下载pi_rl_baseline的zip包

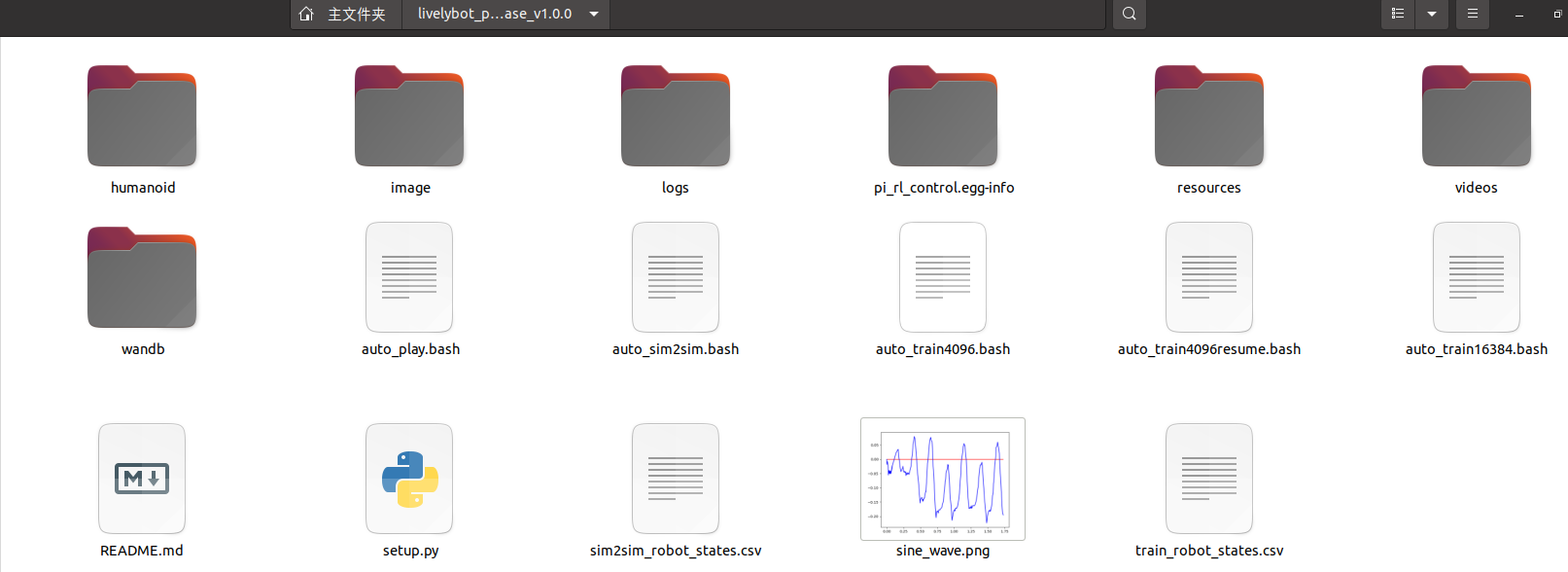

下载成功后将提取到主目录下，点进livelybot_pi_rl_baseline-release_v1.0.0（1）中，将livelybot_pi_rl_baseline-release_v1.0.0剪切到主目录下；

12. 以开发模式安装当前项目

• 先输入cd livelybot_pi_rl_baseline-release_v1.0.0
• 再输入pip install -e .（注意：这里的‘.‘一定要加上）

最后会出现successfully installed一系列依赖配置成功。



13. 使用 4096 个环境，并以“v1”为训练版本进行 PPO policy 训练

• 首先输入cd humanoid

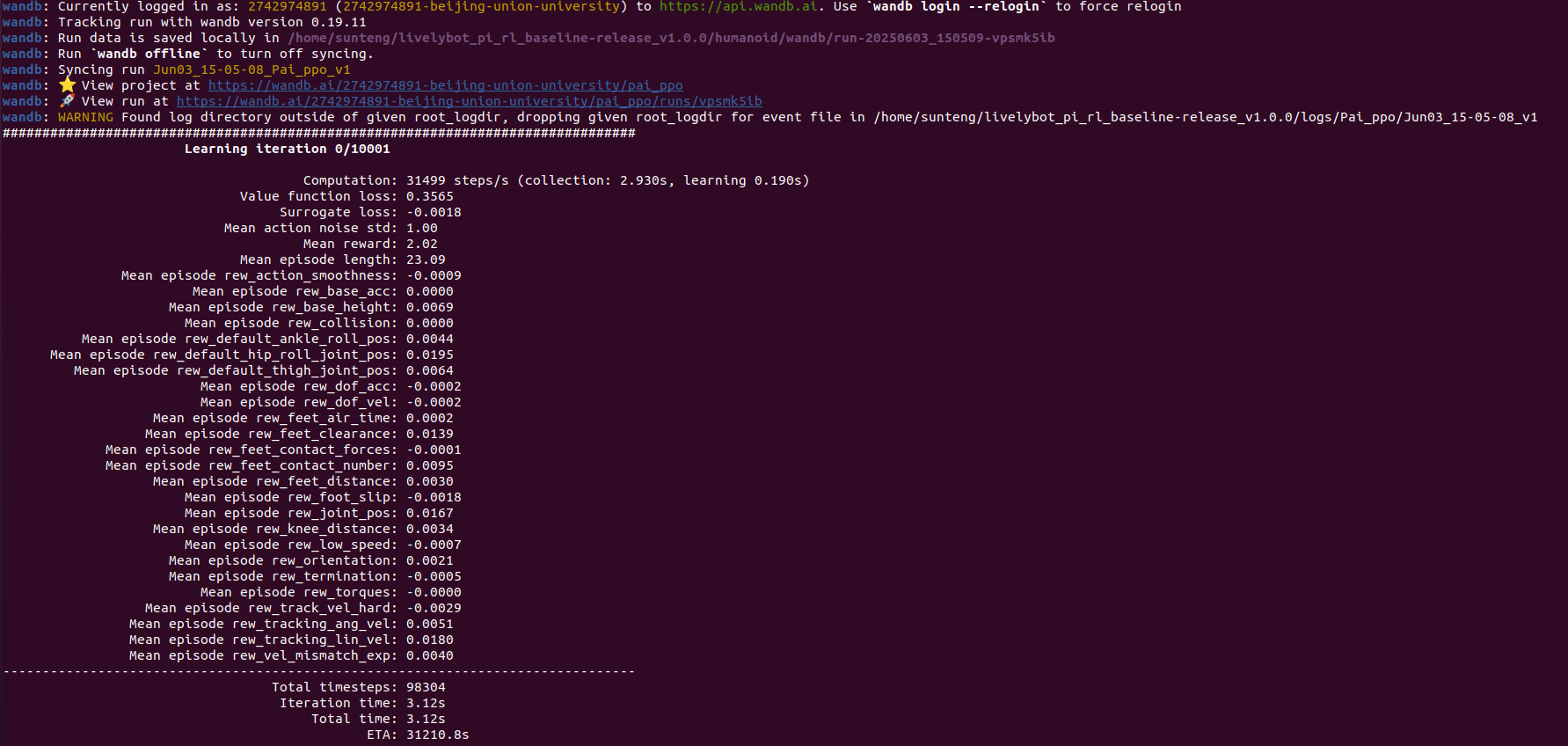

• 再次输入python scripts/train.py –task=pai_ppo –run_name v1 –headless –num_envs 4096，如果出现下图所示界面则说明正在以“v1”为训练版本进行 PPO policy 训练。

注意：这里会弹出wandb注册网站进行帐户注册（wandb在Isaac Gym中用于实验跟踪、超参数记录、训练指标可视化的奖励曲线）



14. 评估训练好的policy，自动导出适合部署目的的 JIT 模型

• 先下载onnx包:pip install onnx

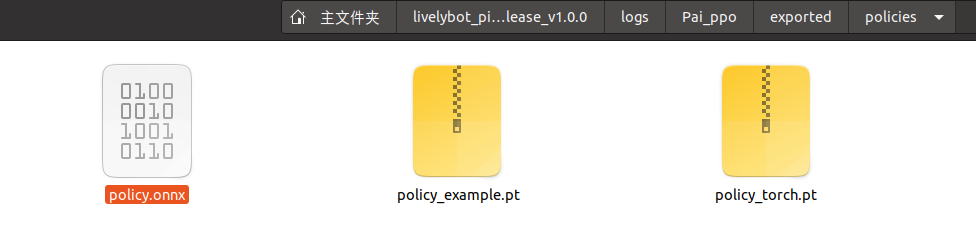

• 然后再输入python scripts/play.py –task=pai_ppo –run_name v1，可以在/home/sunteng/livelybot_pi_rl_baseline-release_v1.0.0/logs/Pai_ppo/exported/policies下看到onnx

15. 通过使用Mujoco实现sim2sim

python scripts/sim2sim.py –load_model /path/to/logs/Pai_ppo/exported/policies/policy_torch.pt（注意：这里的/path/to替换为logs上一级文件夹的路径）

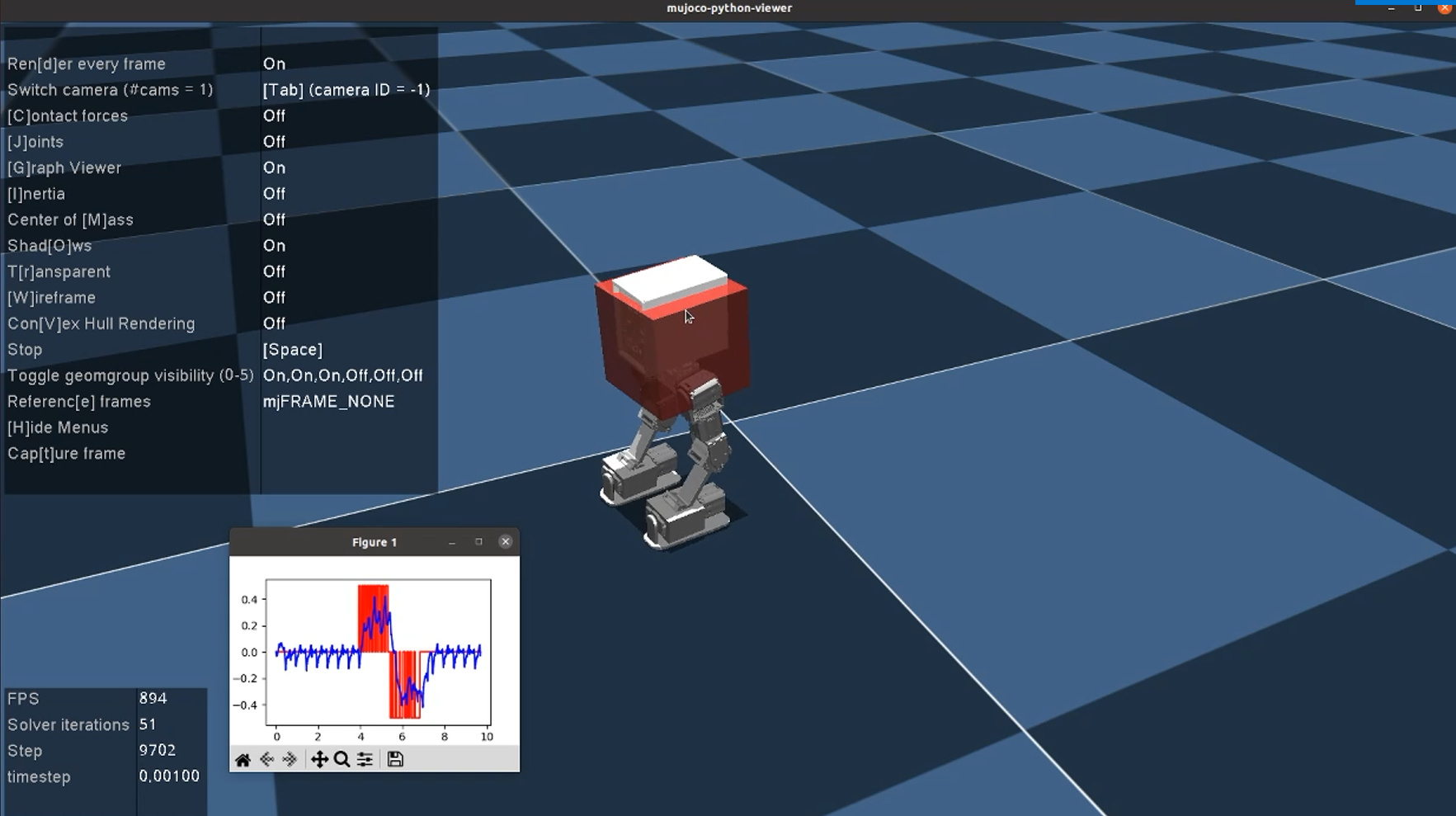

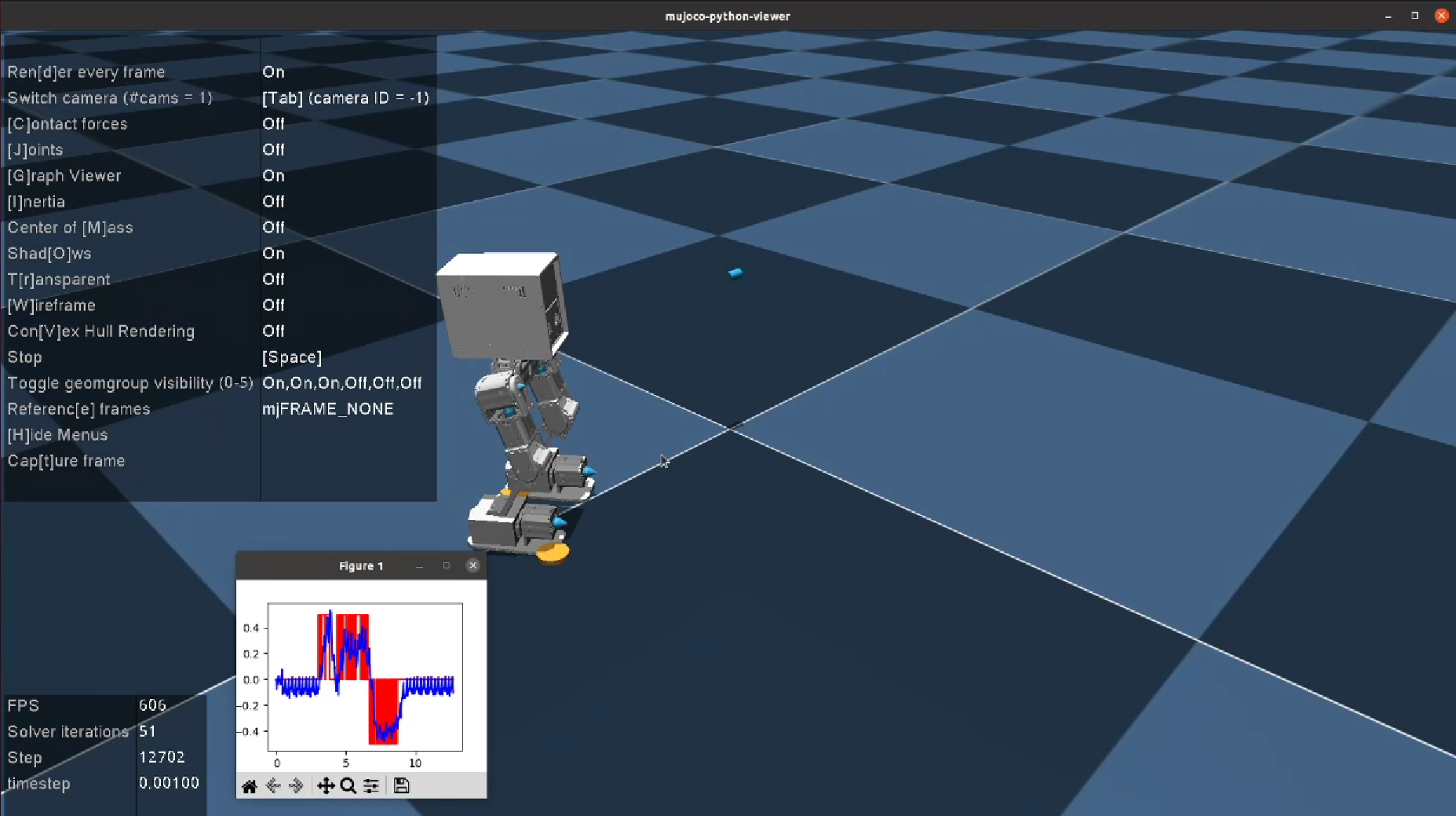

如运行成功，即可看到下图所示mujoco场景：

16. 运行高擎提供的训练好的policy_example

python scripts/sim2sim.py –load_model /path/to/logs/Pai_ppo/exported/policies/policy_example.pt（注意：这里的/path/to替换为logs上一级文件夹的路径）

到这里，基本的强化学习baseline教学就结束了，您可以在仿真环境中调试属于自己的机器人。

常见问题及解决方案：

1. 创建环境到IssacGym训练阶段

问题1： IssacGym包进入不了？

• 请确保使用04系统
• 进行安装输入命令pip install -e . 时请注意右下角的不要漏掉



2. Sim2Sim阶段

问题1：sim2sim模型加载错误？

• 确保正确的模型加载路径：当我们通过使用Mujoco实现sim2sim的时候，我们需要指定正确的模型加载路径，需要将命令中的python scripts/sim2sim.py –load_model /path/to/logs/Pai_ppo/exported/policies/policy_torch.pt中的/path/to替换为logs上一级文件夹的路径。

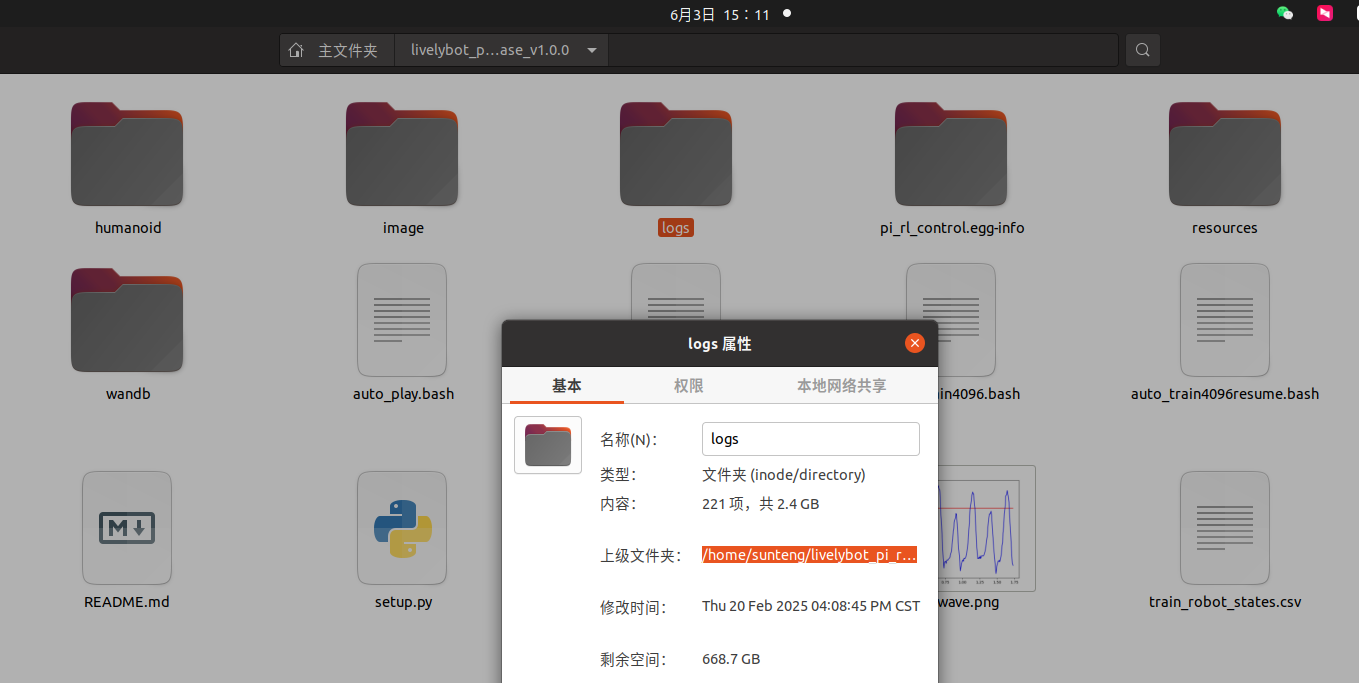

例如：进入主目录下的livelbot_pi_rl_baseline-release_v1.0.0文件下，找到logs文件夹，右键打开logs文件，找到属性点开，复制“上级文件夹”右边的路径；随后，打开终端，先复制粘贴命令python scripts/sim2sim.py –load_model/path/to/logs/Pai_ppo/exported/policies/policy_torch.pt，然后将/path/to更换为复制的路径

问题2：在服务器上进行sim2sim时发现FPS只有个位数？

• 确保正确调用GPU，需要在livelybot_pi_rl_baseline/humanoid/scripts下的py文件代码段增加下图代码：
•

问题3：在Mujuco中如果遇到训练的机器人无法进行移动？

• 可以在github仓库中重新下载一遍sim2sim文件后，尝试重新配置环境进行解决



如需更多技术支持，请致电：+86-18144897433或微信添加：GQJD2022。
